Specyfikacja produktu

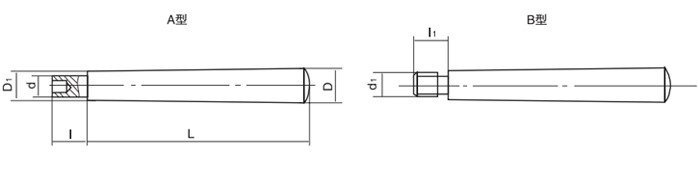

Rysunek
Rozmiar parametru
| Nr artykułu | Główne wymiary (mm) | |||||||
| Typ A | Typ B | L | D | D₁ | d | d₁ | l | l₁ |
| HY8310.3\\A5x50xl | HY8310.3\\BM5x50 | 50 | 8 | 6 | 5 | M5 | 6,8,10 | 10 |
| HY8310.3\\A6x63xl | HY8310.3\\BM6x63 | 63 | 10 | 8 | 6 | M6 | 8, 10, 12 | 12 |
| HY8310.3\\A8x80xl | HY8310.3\\BM8x80 | 80 | 13 | 10 | 8 | M8 | 10, 12, 16 | 14 |
| HY8310.3\\A10x100xl | HY8310.3\\BM10x100 | 100 | 16 | 12 | 10 | M10 | 12, 16, 20 | 16 |
| HY8310.3\\A12x125xl | HY8310.3\\BM12x125 | 125 | 20 | 16 | 12 | M12 | 16, 20, 22 | 18 |
| HY8310.3\\A16x160xl | HY8310.3\\BM16x160 | 160 | 25 | 20 | 16 | M16 | 20, 22, 25 | 20 |
| HY8310.3\\A20x200xl | HY8310.3\\BM20x200 | 200 | 32 | 25 | 20 | M20 | 25, 32, 40 | 25 |
Informacje techniczne
| Nazwa | Przybory | Obróbka powierzchni |
| Uchwyt | Stal | Piaskowanie lub chromowanie na wysoki połysk |
※ Typ montażu: część montażowa uchwytu Typ A jest bezgwintowy, typ B jest gwintowany;
※ Opis wymagań specjalnych: Rozmiar gwintu i długość rączki można dostosować zgodnie z rysunkami dostarczonymi przez klienta.

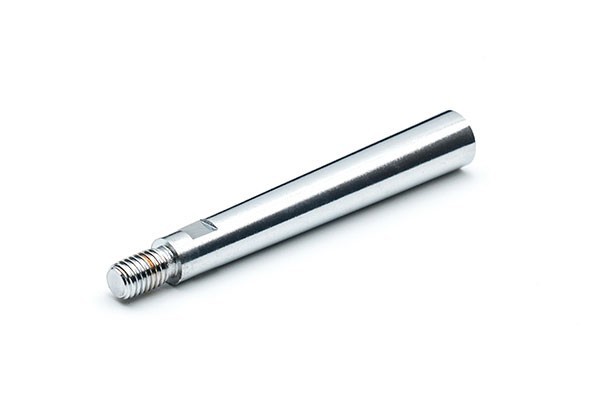

Przegląd produktu
Proste uchwyty obrotowe to precyzyjnie-konstruowane elementy mechaniczne do maszyn przemysłowych, urządzeń medycznych i precyzyjnych instrumentów. Wyposażone w korpusy ze stopu aluminium-klasy lotniczej i-precyzyjne systemy łożysk, uchwyty te zapewniają płynny obrót o 360-stopni dzięki ergonomicznej, prostej konstrukcji. Dzięki zakresowi temperatur roboczych od -30 stopni do 120 stopni i maksymalnej nośności 50 kg idealnie nadają się do zastosowań o dużym obciążeniu, w tym zautomatyzowanych linii produkcyjnych i sprzętu do obrazowania medycznego.
Podstawowe zalety
Dwutrybowy system transmisji-
Innowacyjna konstrukcja z podwójnym-trybem „mechanicznym i elektromagnetycznym” zachowuje stabilność tradycyjnej skrzyni biegów, a jednocześnie umożliwia szybkie rozłączenie w ciągu 0,1 sekundy dzięki technologii sprzęgła elektromagnetycznego. Testy terenowe pokazują, że taka konstrukcja zmniejsza moment obrotowy o 42%, znacznie zmniejszając zmęczenie operatora w przypadku precyzyjnego sprzętu, takiego jak tomograf komputerowy.
Inteligentna technologia zapobiegająca-wstrząsom
Wbudowany-sześcioosiowy-chiroskop żyroskopowy stale monitoruje amplitudę wibracji uchwytu i automatycznie aktywuje mechanizmy kompensacyjne w przypadku przekroczenia 0,5 mm. Porównania laboratoryjne pokazują, że urządzenia wyposażone w tę technologię charakteryzują się o 68% wyższą precyzją działania niż modele konwencjonalne, co czyni je idealnymi do-dostrajania operacji, takich jak ogniskowanie mikroskopu.
Modułowa struktura-z możliwością szybkiego uwalniania
Opatentowany interfejs zatrzaskowy- umożliwia wymianę uchwytu w ciągu 10 sekund i oferuje trzy opcje długości (50 mm/80 mm/120 mm), wszystkie zgodne ze standardami ochrony IP54. Przypadki klientów wskazują, że taka konstrukcja skraca czas konserwacji sprzętu medycznego średnio o 35%.
Optymalizacja interakcji człowiek-maszyna
Na powierzchni znajdują się-wytrawione laserowo- wzory antypoślizgowe o współczynniku tarcia 0,8 (norma DIN 51130) w połączeniu z kątem nachylenia 15-stopni zgodnym z normą EN 894-3. Testy zewnętrzne potwierdzają, że utrzymuje on komfort użytkowania na poziomie 87% przy ciągłym użytkowaniu przez 3 godziny.
Scenariusze zastosowań
- Dziedzina przemysłowa:Urządzenie do awaryjnego zatrzymywania obrabiarki CNC, urządzenie do nauczania ramienia robota.
- Dziedzina medycyny:Pozycjonowanie aparatu do angiografii DSA, regulacja fotela stomatologicznego.
- Sprzęt do badań naukowych:stolik do mikroskopu elektronowego, regulacja szczeliny spektrometru.
